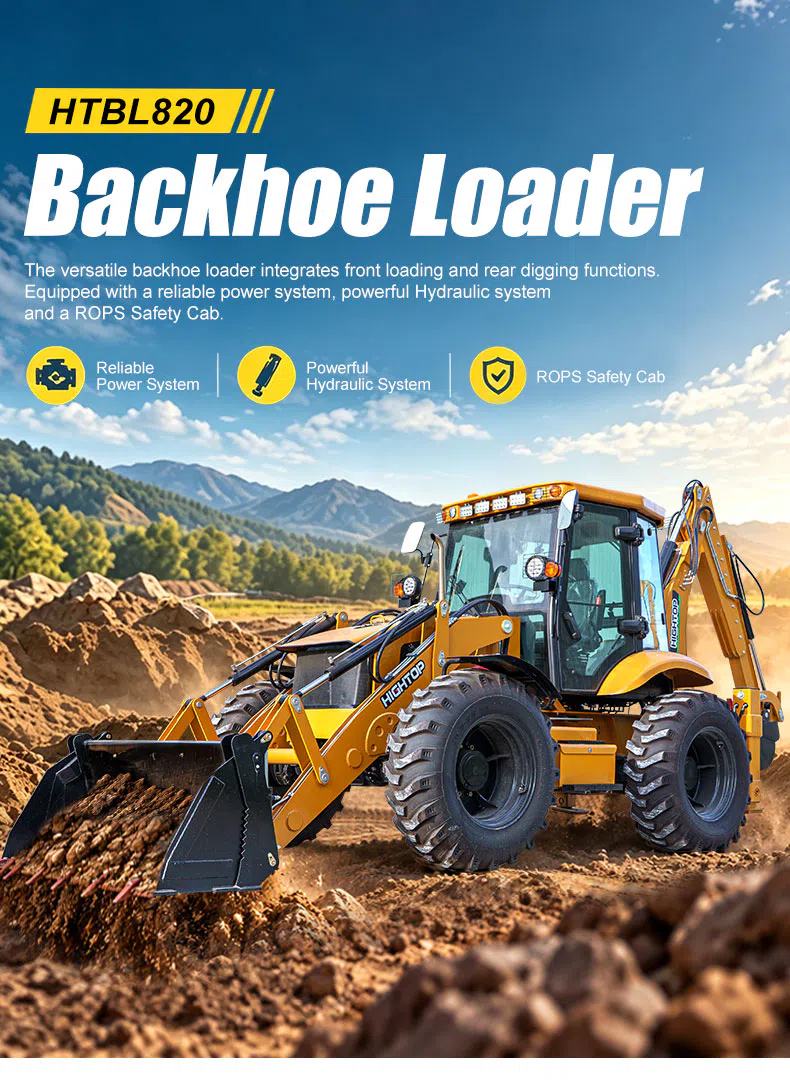

مقدمة منتج لودر حفار بسعة تحميل 2500 كغ إتش تي بي إل 820
لودر حفار مبني حول وظيفتي عمل
يتضمن اختيار لودر حفار أكثر من مجرد مقارنة قوة المحرك أو وزن التشغيل. يحتاج المقاولون أيضًا إلى النظر في مدى كفاءة دعم اللودر الأمامي والحفار الخلفي للمهام المتتالية، خاصة عندما يجب إكمال إزالة المواد وحفر الخنادق والتحميل ضمن نفس منطقة العمل.
يجمع هايتوب إتش تي بي إل 820 هذه الوظائف في آلة واحدة. يتمتع اللودر الأمامي بسعة جرافة مقدرة تبلغ 1.2 متر مكعب وسعة تحميل تبلغ 2,500 كغ، مما يوفر التكوين العملي اللازم لمناولة التربة والرمل والحصى والمواد السائبة الأخرى المناسبة.
عند زاوية تفريغ محددة تبلغ 41 درجة، يصل الحد الأقصى لارتفاع تفريغ الجرافة الأمامية إلى 3,050 ±50 ملم، مع مسافة تفريغ تبلغ 870 ±20 ملم. تعتبر هذه الأبعاد مهمة عند تقييم ترتيبات تحميل الشاحنات وإدارة الأكوام والمساحة المطلوبة للتفريغ.
في الخلف، توفر جرافة الحفر بسعة 0.3 متر مكعب عمق حفر أقصى يبلغ 3,820 ±20 ملم ونصف قطر حفر أقصى يبلغ 5,345 ±20 ملم. هذه التركيبة تجعل إتش تي بي إل 820 مناسبًا للمقاولين الذين يبحثون عن لودر حفار لحفر الخنادق وتحضير الأساسات وأعمال الحفر العامة.
الحفر الخلفي مع حامل إزاحة جانبية هيدروليكي
الميزة المميزة الظاهرة في مواصفات إتش تي بي إل 820 هي حامل الإزاحة الجانبية الهيدروليكي.
يوفر نظام الحفر الخلفي ارتفاع حفر أقصى يبلغ 5,470 ±20 ملم، بينما يبلغ ارتفاع التحميل الأقصى المذكور 3,740 ±20 ملم. قوة الحفر المحددة هي 5,100 كغ قوة، وقوة الرفع عند نصف قطر الحفر الأقصى هي 1,220 كغ قوة.
تساعد هذه الأرقام المشترين على تقييم نطاق عمل الحفار الخلفي بدلاً من الاعتماد على عمق الحفر وحده.
يُعد ترتيب الإزاحة الجانبية الهيدروليكية ذا أهمية خاصة عند تخطيط مواقع الحفر على طول مناطق العمل حيث يجب مراعاة وضع الماكينة بعناية. يجب دائمًا التحقق من حدود التشغيل الفعلية مقابل مخطط العمل وظروف الأرض والملحق المختار.
تكوين المحرك وناقل الحركة
تسرد مواصفات المحرك الرئيسي محرك كامينز المبرد بالماء بقدرة 93 كيلوواط عند 2200 دورة في الدقيقة، بسعة 4.8 لتر. ومع ذلك، يحدد قسم التكوين القياسي بشكل منفصل محرك يوتشاي.
لهذا السبب، يجب تأكيد الشركة المصنعة النهائية للمحرك والطراز مع هايتوب قبل الطلب.
تشمل مواصفات ناقل الحركة محول عزم هيدروليكي طراز 315، وعلبة تروس هيدروليكية متزامنة التشغيل ميكانيكيًا، ومحاور قيادة دبليو زد إل 100.
توفر الماكينة أربعة تروس أمامية وأربعة خلفية، مع سرعات سير محددة تتراوح من 1–5 كم/س في الترس الأول إلى 4–32 كم/س في الترس الرابع.
يمنح ترتيب ناقل الحركة هذا المشترين أساسًا واضحًا لتقييم نطاق سرعة سير الماكينة عند مقارنة لوادر الحفر الخلفي للبناء.
النظام الهيدروليكي وتوافق الملحقات
يحتوي النظام الهيدروليكي إتش تي بي إل 820 على إزاحة مضخة عمل مدرجة تبلغ 63 مل/دورة وضغط مضخة عمل يبلغ 20 ميجا باسكال.
تُعرَّف دائرة المطرقة الهيدروليكية على أنها محجوزة في التكوين القياسي. تعرض معلومات المنتج أيضًا ملحقات عمل متعددة، مما يسمح للعملاء بمناقشة التكوينات لمتطلبات التحميل والحفر المختلفة.
بالنسبة لملحق المطرقة الهيدروليكية، تتضمن البيانات المرجعية الموردة قطر قضيب يتراوح بين 68 و70 ملم، وضغط تشغيل يتراوح بين 11 و14 ميغاباسكال، وتردد صدمات يتراوح بين 500 و900، ونطاق تدفق زيت يتراوح بين 25 و45 لتر/دقيقة.
يجب تأكيد توافق الملحقات والمتطلبات الهيدروليكية وفقًا للتكوين النهائي للآلة.
بالنسبة للمشترين الذين يفكرون في أنواع أخرى من المعدات إلى جانب لودر حفار، استكشف مركز منتجات HIGHTOP لمقارنة معدات البناء وفئات المنتجات المتاحة.

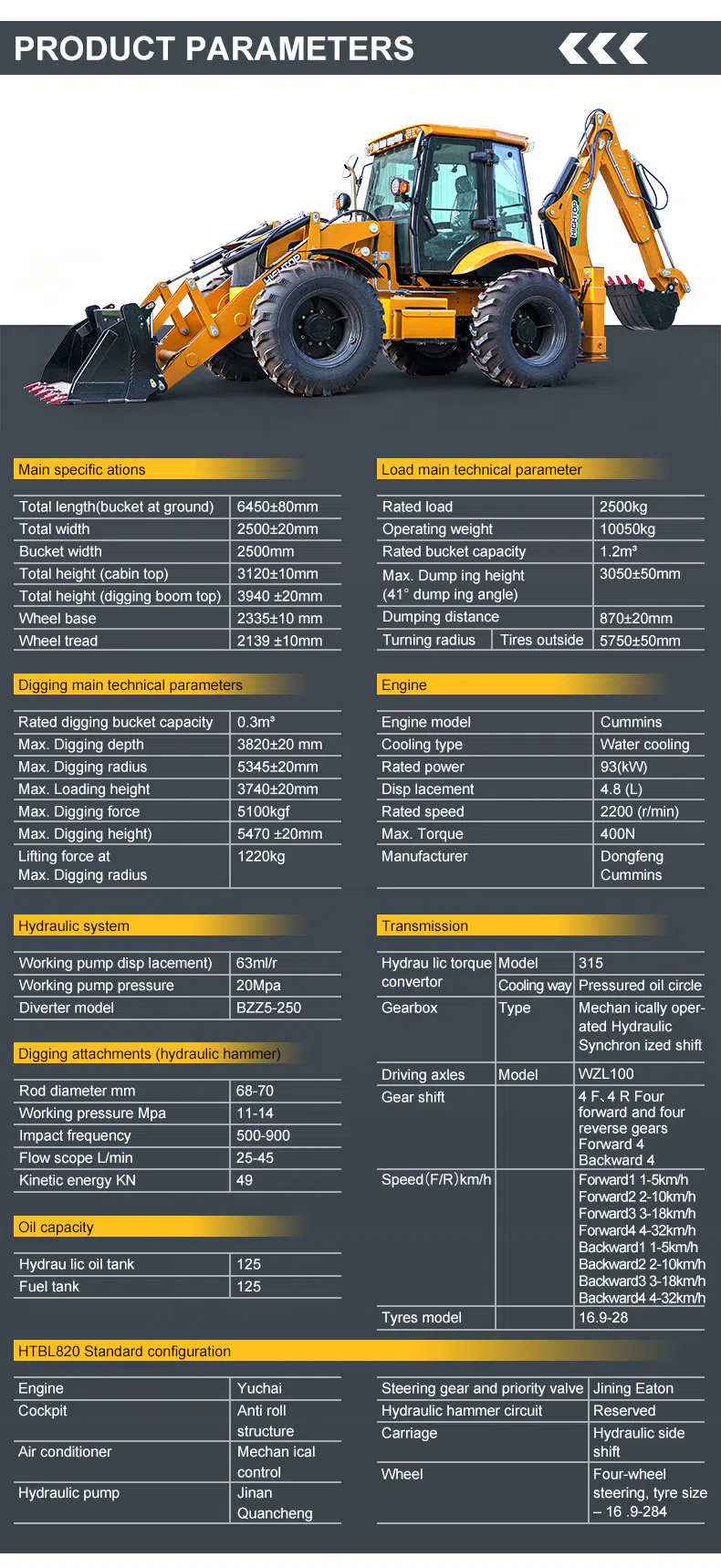

معلمات لودر الحفر الخلفي هايتوب إتش تي بي إل ٨٢٠
الأبعاد الكلية
| المعامل | المواصفات |
|---|---|
| الطراز | إتش تي بي إل ٨٢٠ |
| نوع المنتج | حفارة ذات جرافة خلفية |
| وزن التشغيل | ١٠٬٠٥٠ كجم |
| الطول الإجمالي، القادوس على الأرض | ٦٬٤٥٠ ± ٨٠ مم |
| العرض الكلي | ٢٬٥٠٠ ± ٢٠ مم |
| عرض الدلو | 2,500 مم |
| الارتفاع الإجمالي، أعلى الكابينة | ٣٬١٢٠ ± ١٠ مم |
| الارتفاع الإجمالي، أعلى ذراع الحفر | ٣٬٩٤٠ ± ٢٠ مم |
| قاعدة العجلات | ٢٬٣٣٥ ± ١٠ مم |
| مداس العجلات | ٢٬١٣٩ ± ١٠ ملم |
أداء المحمّل الأمامي
| المعامل | المواصفات |
|---|---|
| الحمولة المقدرة | ٢٬٥٠٠ كيلوغرام |
| سعة القادوس الاسمية | 1.2 م³ |
| أقصى ارتفاع للتفريغ، زاوية التفريغ ٤١ درجة | ٣٬٠٥٠ ± ٥٠ ملم |
| مسافة التفريغ | ٨٧٠ ± ٢٠ ملم |
| نصف قطر الدوران، الإطارات الخارجية | ٥٬٧٥٠ ± ٥٠ ملم |
أداء الحفّار الخلفي
| المعامل | المواصفات |
|---|---|
| سعة الجرافة الخلفية | 0.3 م³ |
| أقصى عمق للحفر | 3,820 ±20 مم |
| أقصى نصف قطر للحفر | 5,345 ±20 مم |
| أقصى ارتفاع تحميل مُدرج | 3,740 ±20 مم |
| أقصى قوة حفر | 5,100 كجم قوة (كما هو مُدرج) |
| أقصى ارتفاع للحفر | 5,470 ±20 مم |
| قوة الرفع عند أقصى نصف قطر للحفر | 1,220 كجم قوة |
المحرك
| المعامل | المواصفات |
|---|---|
| مُصنّع المحرك، جدول المعلمات الرئيسية | كامينز |
| مُصنّع المحرك، جدول التكوين القياسي | يوتشاي |
| نوع التبريد | تبريد بالماء |
| الطاقة المقدرة | 93 كيلوواط |
| سرعة الدوران المقدرة | 2,200 دورة/دقيقة |
| الإزاحة المذكورة | ٤٫٨ لتر |
| أقصى عزم دوران | 400 (الوحدة بحاجة إلى تأكيد) |
النظام الهيدروليكي
| المعامل | المواصفات |
|---|---|
| إزاحة مضخة العمل | 63 مل/دورة |
| ضغط مضخة العمل | ٢٠ ميجاباسكال |
| طراز المُحوِّل | بي زد زد ٥-٢٥٠ |
| مضخة هيدروليكية، التكوين القياسي | جينان تشوانتشينغ |
ناقل الحركة
| المعامل | المواصفات |
|---|---|
| طراز محول عزم الدوران الهيدروليكي | 315 |
| طريقة التبريد | تدوير الزيت المضغوط |
| علبة التروس | نقل هيدروليكي متزامن يُشغَّل ميكانيكيًا |
| طراز محور الدفع | دبليو زد إل ١٠٠ |
| التروس | ٤ أمامي / ٤ خلفي |
| سرعة التقدم، الترس الأول | 1–5 كم/س |
| سرعة التقدم، الترس الثاني | 2–10 كم/س |
| سرعة التقدم، الترس الثالث | 3–18 كم/س |
| سرعة التقدم، الترس الرابع | 4–32 كم/س |
| سرعة الرجوع، الترس الأول | 1–5 كم/س |
| سرعة الرجوع، الترس الثاني | 2–10 كم/س |
| سرعة الرجوع، الترس الثالث | 3–18 كم/س |
| سرعة الرجوع، الترس الرابع | 4–32 كم/س |
| مواصفات الإطارات | 16.9-28 |
مرجع ملحق المطرقة الهيدروليكية
| المعامل | المواصفات |
|---|---|
| قطر القضيب | 68–70 مم |
| ضغط العمل | 11–14 ميجاباسكال |
| تردد الطرق | 500–900 (الوحدة غير محددة) |
| نطاق التدفق المطلوب | 25–45 لتر/دقيقة |
| الطاقة الحركية المذكورة | ٤٩ كيلونيوتن (الوحدة والمعنى بانتظار التأكيد) |
سعات السوائل
| المعامل | المواصفات |
|---|---|
| خزان الزيت الهيدروليكي | ١٢٥ لتر |
| خزان الوقود | ١٢٥ لتر |
التكوين القياسي المذكور
| المكوّن | المواصفات |
|---|---|
| المحرك | يوتشاي |
| قمرة القيادة | هيكل مضاد للانقلاب |
| مكيف الهواء | تحكم ميكانيكي |
| مضخة هيدروليكية | جينان تشوانتشينغ |
| علبة التوجيه وصمام الأولوية | جينينغ إيتون |
| دائرة المطرقة الهيدروليكية | محجوز |
| العربة | الإزاحة الجانبية الهيدروليكية |
| التوجيه والإطارات | توجيه رباعي العجلات، 16.9-28 |

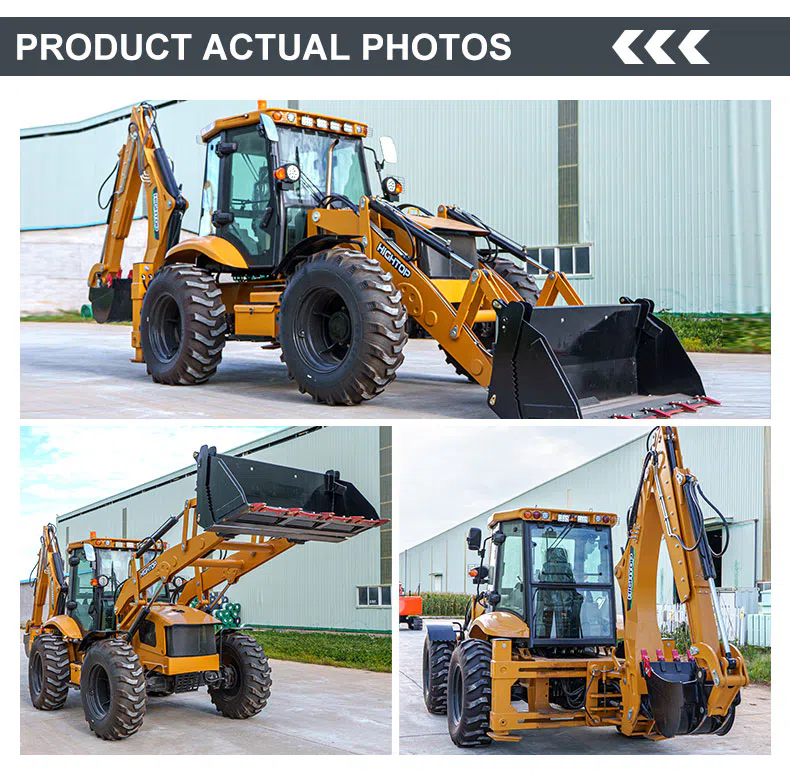

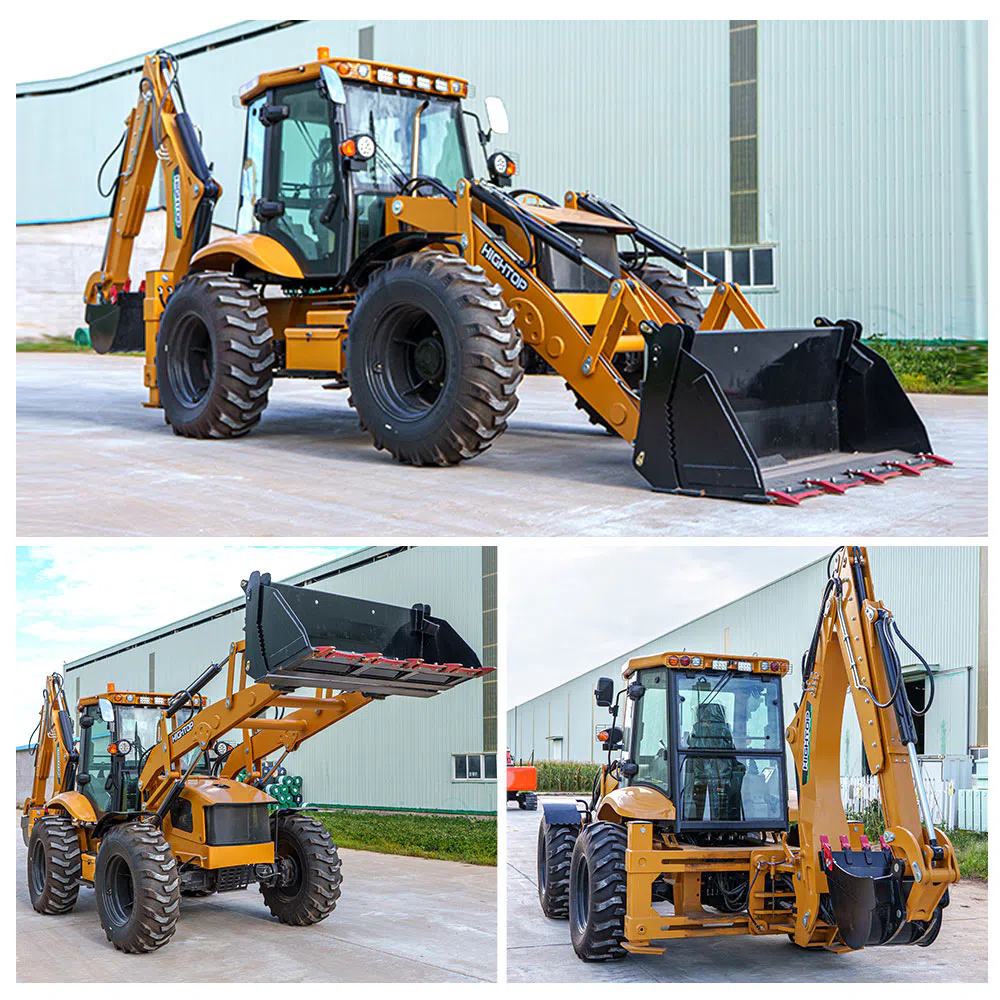

صور حفار محمل HTBL820

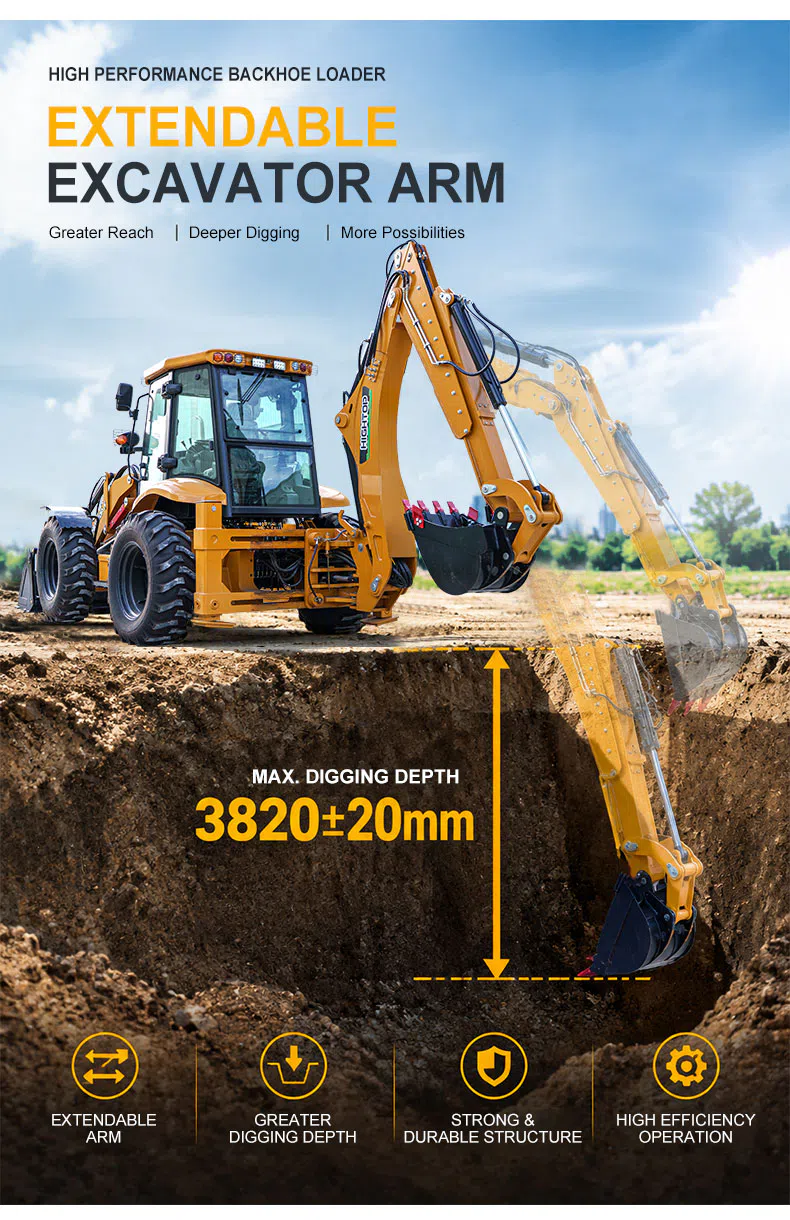

حفار محمل عالي الأداء
قابل للتمديد
ذراع الحفار
وصول أكبر، حفر أعمق، إمكانيات أكثر

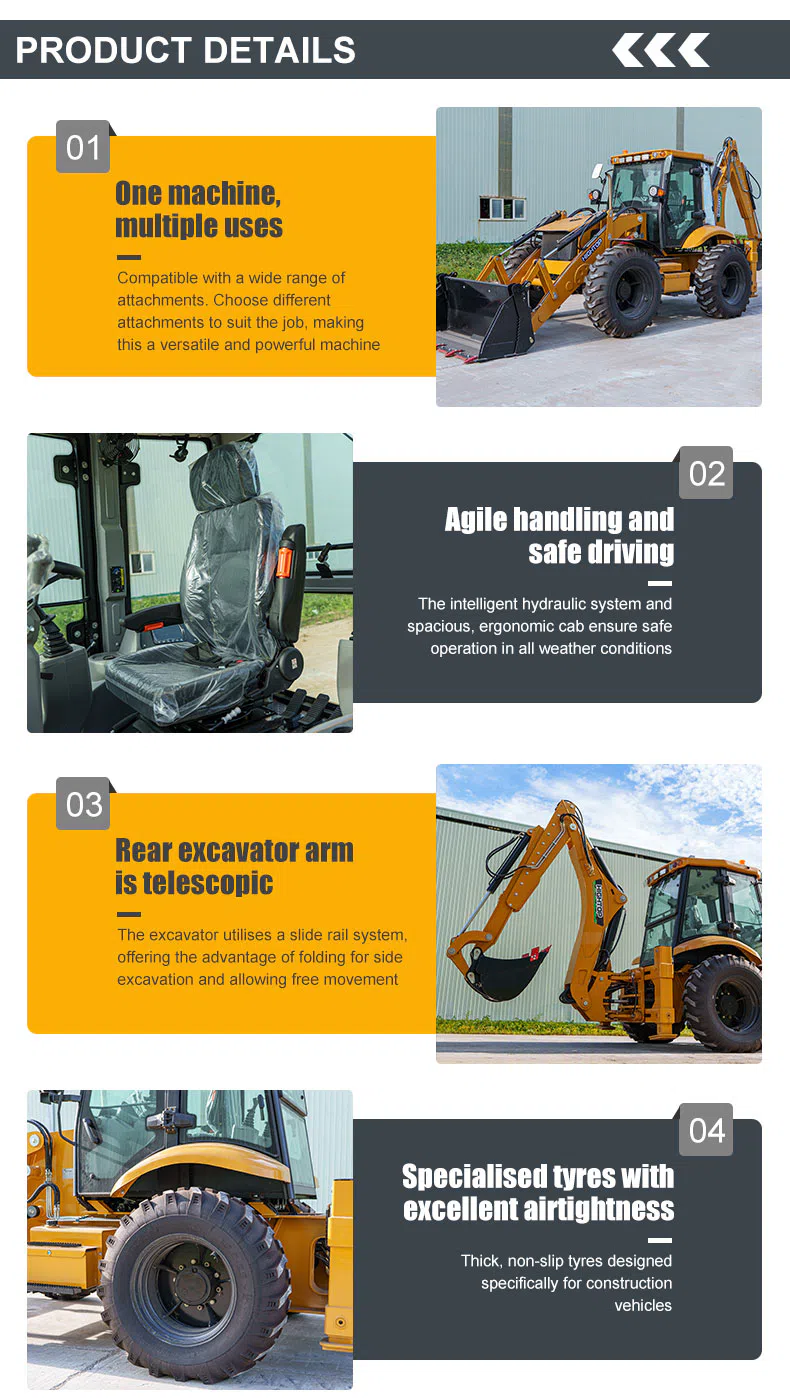

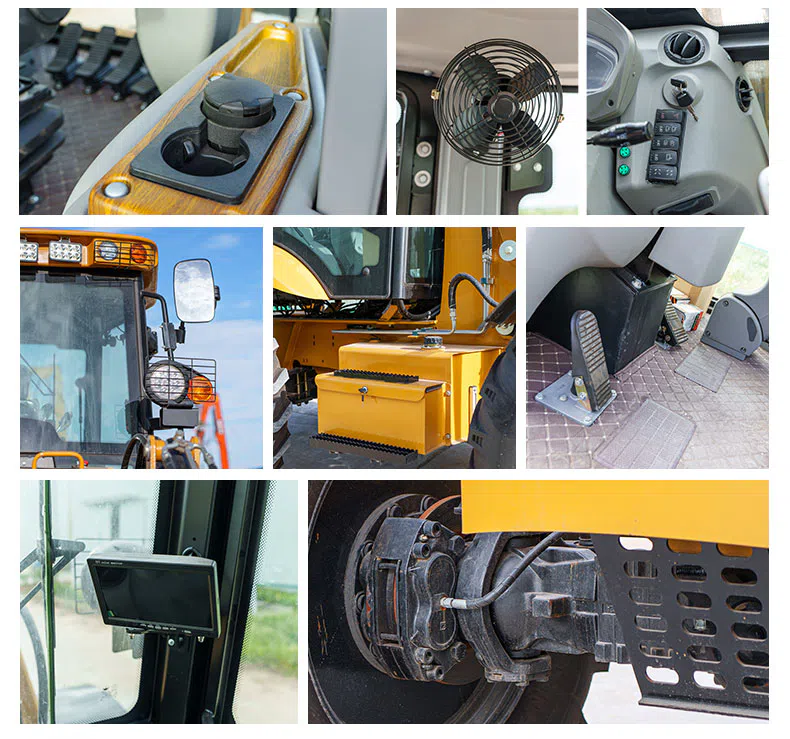

تفاصيل المنتج
01 آلة واحدة، استخدامات متعددة: متوافقة مع مجموعة واسعة من الملحقات. اختر ملحقات مختلفة لتناسب العمل، مما يجعل هذه آلة متعددة الاستخدامات وقوية
02 مناولة رشيقة وقيادة آمنة: يضمن النظام الهيدروليكي الذكي والمقصورة الفسيحة المريحة التشغيل الآمن في جميع الظروف الجوية
03 ذراع الحفار الخلفي قابل للتمديد: يستخدم الحفار نظام سكة انزلاق، مما يوفر ميزة الطي للحفر الجانبي ويسمح بالحركة الحرة
٠٤ إطارات متخصصة بإحكام هوائي ممتاز: إطارات سميكة مضادة للانزلاق مصممة خصيصًا لمركبات البناء

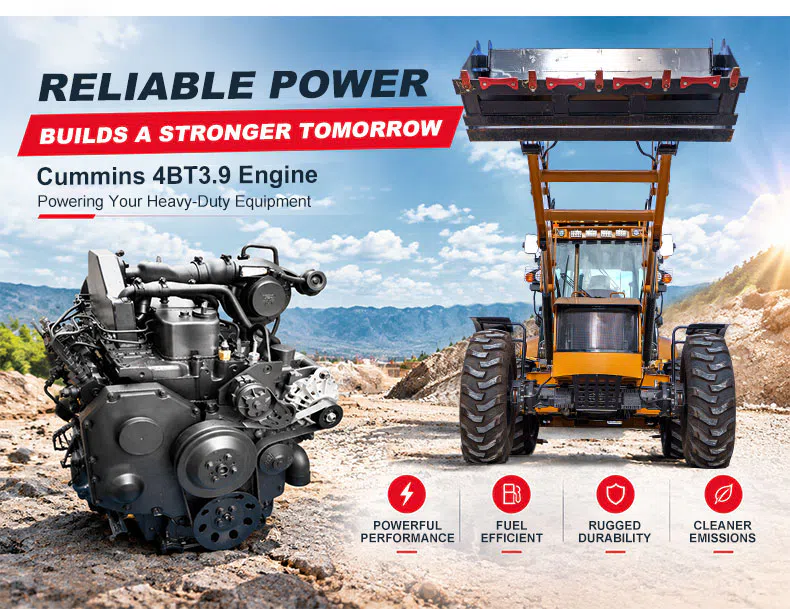

قوة موثوقة
يبني غدًا أقوى
محرك كامينز ٤ بي تي ٣٫٩
تزويد معداتك الثقيلة بالطاقة

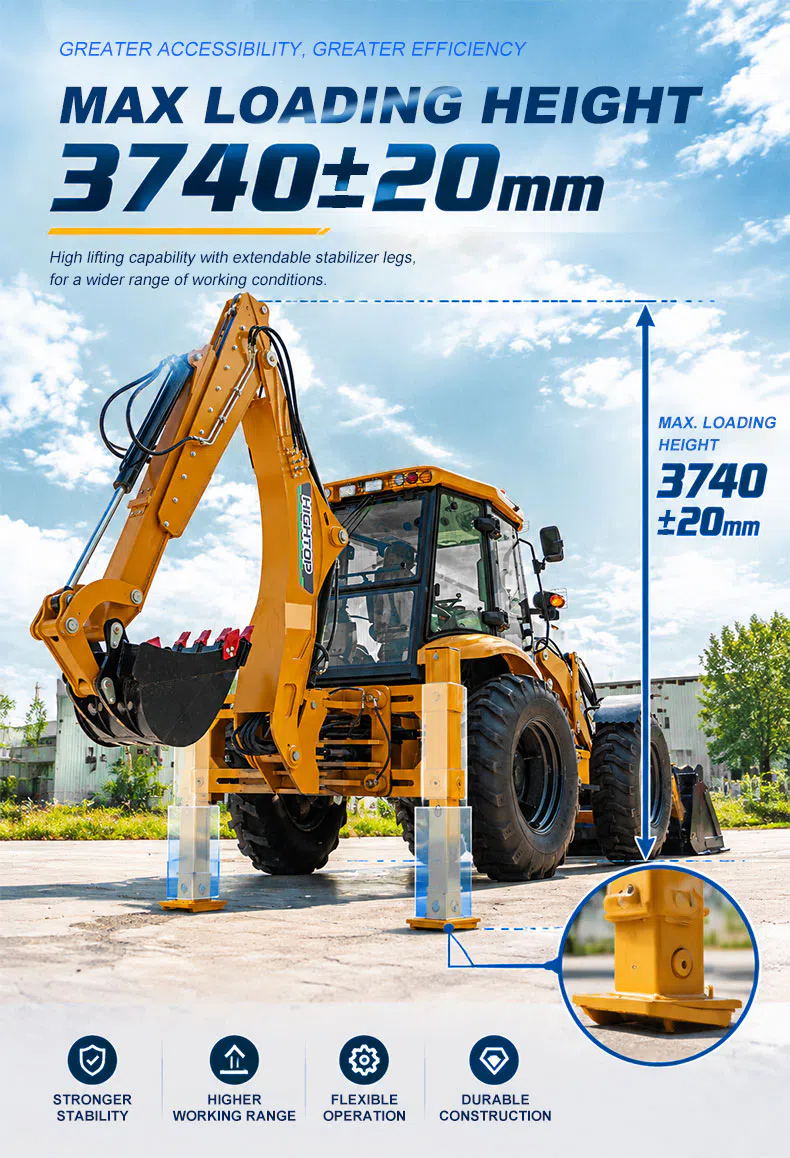

إمكانية وصول أكبر، وكفاءة أعلى

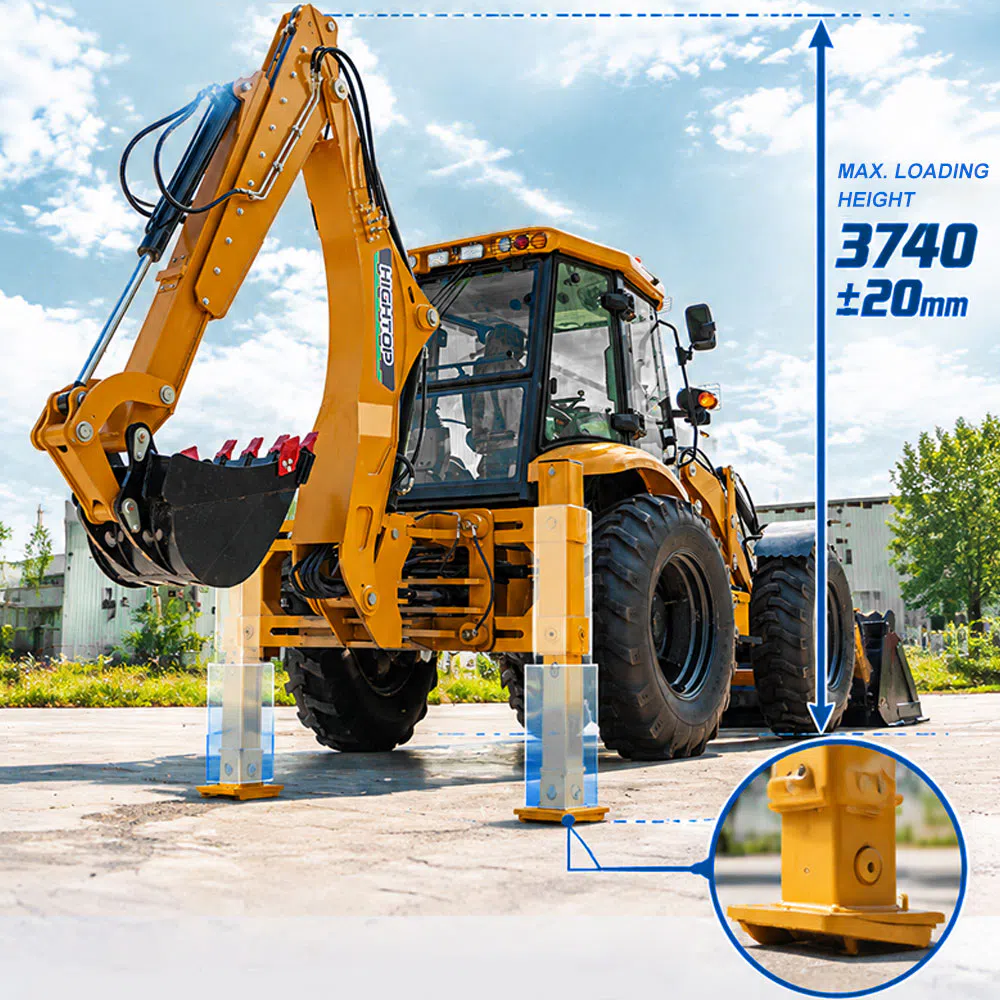

أقصى ارتفاع للتحميل ٣٧٤٠±٢٠ مم
قدرة رفع عالية مع أرجل تثبيت قابلة للتمديد، لمجموعة أوسع من ظروف العمل.

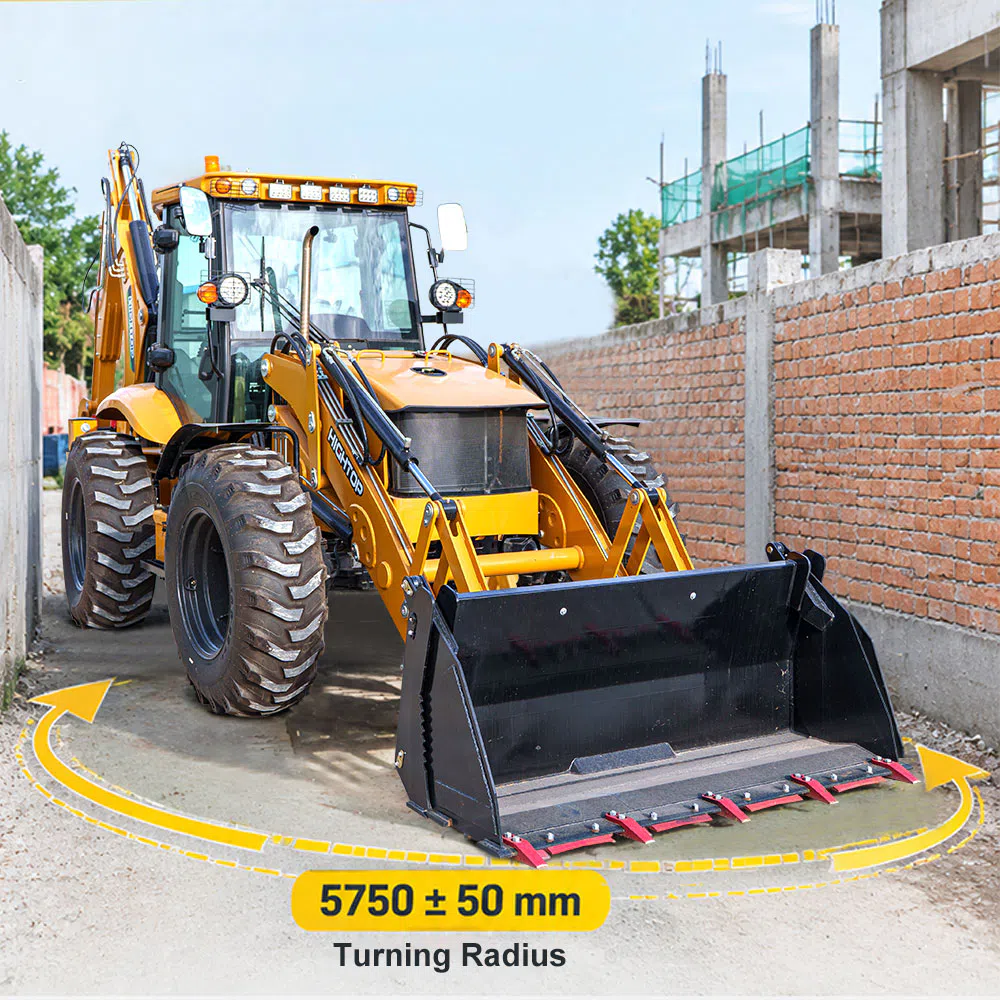

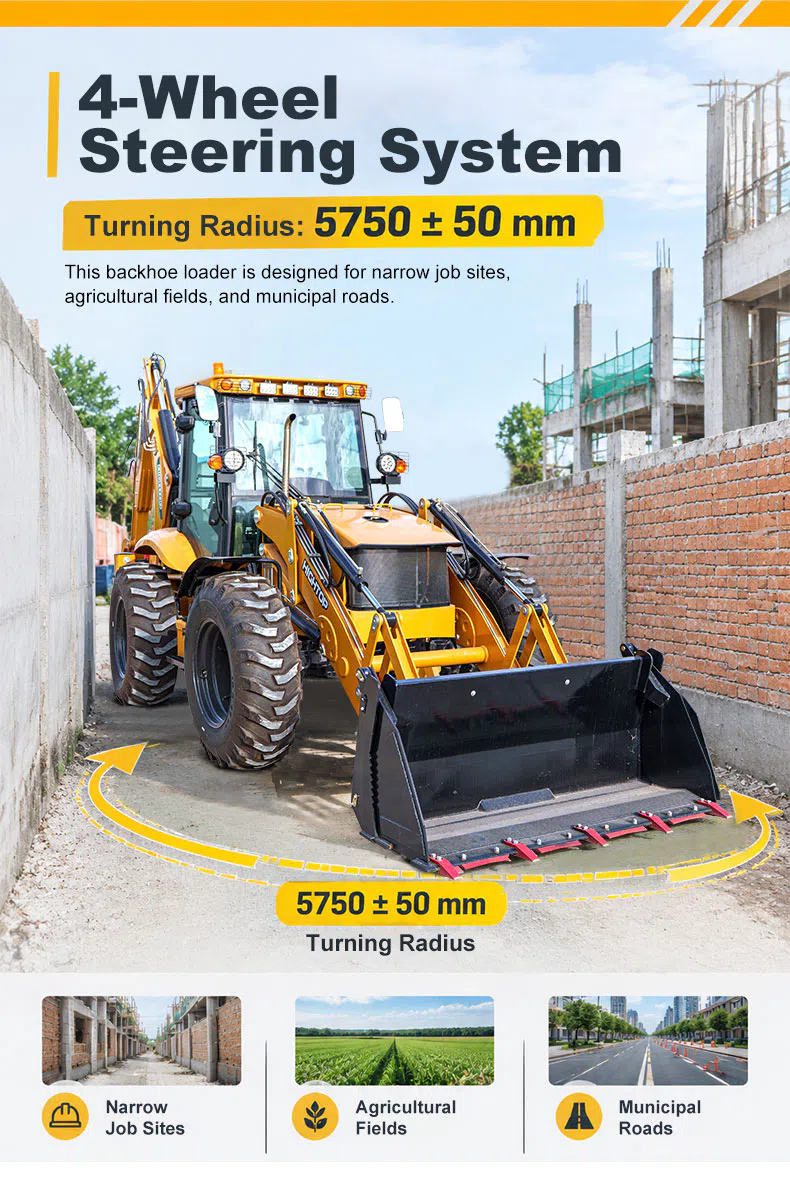

نظام التوجيه بأربع عجلات
نصف قطر الدوران: ٥٧٥٠ ± ٥٠ مم
صُمم هذا اللودر ذو الحفار الخلفي لمواقع العمل الضيقة، والحقول الزراعية، والطرق البلدية.

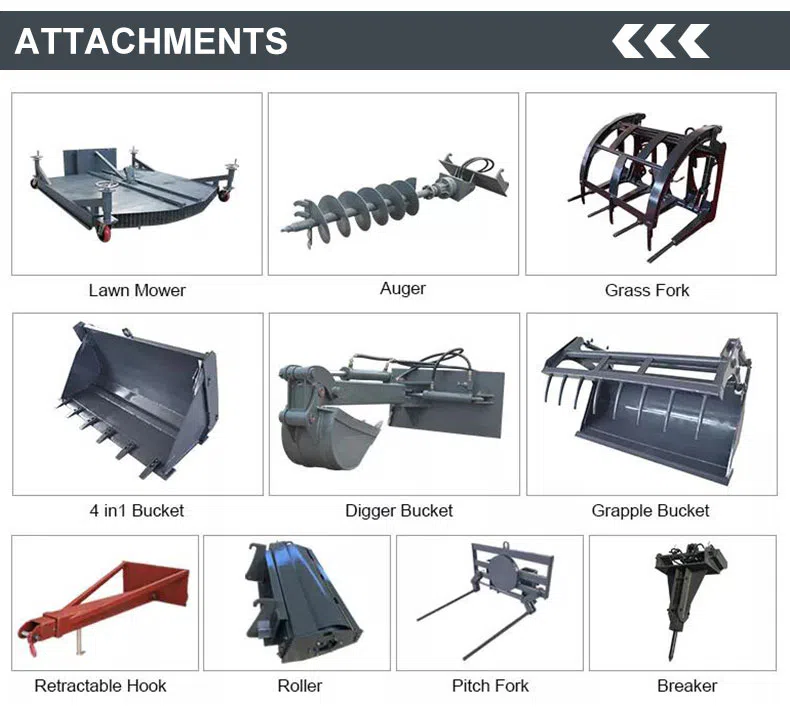

يمكن اقترانه بمجموعة متنوعة من الملحقات
سيناريوهات تطبيق لودر الحفر الخلفي إتش تي بي إل ٨٢٠ بسعة تحميل ٢٥٠٠ كجم
تحضير موقع البناء
يمكن لـ إتش تي بي إل ٨٢٠ دعم المشاريع التي تتضمن تحميل المواد والحفر معًا.
اللودر الأمامي مناسب لمناولة مواد البناء السائبة المناسبة، بينما يوفر الحفار الخلفي وظيفة عمل إضافية للحفر الموضعي وتحضير الموقع.
أعمال حفر الخنادق والصرف
بعمق حفر أقصى يبلغ ٣٬٨٢٠ ±٢٠ مم ونصف قطر حفر يبلغ ٥٬٣٤٥ ±٢٠ مم، يوفر إتش تي بي إل ٨٢٠ أبعاد عمل ذات صلة لتخطيط حفر الخنادق.
يجب على المقاولين مقارنة هذه المواصفات مع مقطع الخندق المطلوب وظروف الأرض ومسافات العمل الآمنة.
البناء الزراعي والريفي
يمكن أن يكون الجمع بين التحميل الأمامي والحفر الخلفي مفيدًا لأعمال الوصول إلى المزارع المناسبة ونقل المواد وتحضير الصرف ومشاريع البناء الريفي.
يجب اختيار تكوين الجرافة والملحقات المطلوب وفقًا للمادة المقصودة وبيئة العمل.
التحميل ونقل المواد
توفر الجرافة الأمامية بسعة 1.2 متر مكعب، والحمل المقنن 2,500 كجم، وأقصى ارتفاع تفريغ 3,050 ±50 مم أساسًا تقنيًا عمليًا لتقييم تطبيقات التحميل.
يجب مراعاة كثافة المادة، ومستوى امتلاء الجرافة، وأبعاد مركبة النقل عند التخطيط للعمليات الفعلية.
العمل القائم على الملحقات
تعرض معلومات المنتج المرفقة خيارات متعددة للملحقات وتدرج دائرة مطرقة هيدروليكية محجوزة.
يمكن للعملاء مناقشة الملحقات المتاحة مع هايتوب لتأكيد التوافق والمتطلبات الهيدروليكية والتكوين المطلوب لمشاريعهم.
خدمة ودعم فني وتقني من هايتوب
اختيار المعدات على أساس المشروع
تساعد HIGHTOP العملاء في مقارنة سعة التحميل ونطاق الحفر والأبعاد والتكوينات المتاحة لـ HTBL820 مع تطبيقاتهم المقصودة.
تأكيد التكوين
قبل الطلب، يمكن للعملاء تأكيد الشركة المصنعة للمحرك وناقل الحركة وتكوين التوجيه والنظام الهيدروليكي والملحقات المتوافقة.
وثائق المنتج
يمكن تقديم المواصفات المتاحة والمواد التقنية لدعم مقارنة المعدات والمشتريات والتحضير للتشغيل.
المساعدة في الصيانة وقطع الغيار
تقدم HIGHTOP المساعدة في الاستفسارات المتعلقة بالصيانة والمعلومات التقنية وتحديد قطع الغيار وفقًا لشروط الخدمة المتفق عليها.
دعم الشراء الدولي
يمكن للمشترين من الخارج التواصل مع HIGHTOP لمناقشة تكوين الآلة ومتطلبات الوجهة وترتيبات النقل والوثائق وشروط التسليم.
الأسئلة الشائعة حول لودر الحفر الخلفي HTBL820
1. ما هو وزن التشغيل للطراز HTBL820؟
يبلغ وزن التشغيل المحدد للطراز HTBL820 نحو 10,050 كجم.
2. ما هو أقصى عمق للحفر؟
توفر الحفارة الخلفية أقصى عمق حفر يبلغ 3,820 ±20 مم.
3. ما هي سعة دلو اللودر الأمامي؟
تبلغ السعة الاسمية للدلو الأمامي 1.2 م³، وسعة التحميل الاسمية 2,500 كجم.
4. ما هي سعة دلو الحفارة الخلفية؟
تبلغ السعة الاسمية لدلو الحفر الخلفي 0.3 م³.
5. ما هو المحرك الذي يستخدمه الطراز HTBL820؟
تسرد المواصفات الرئيسية محرك كامينز، بينما تحدد فقرة التكوين القياسي محرك يوتشاي. يجب تأكيد الشركة المصنعة وطراز المحرك النهائي قبل الشراء.
6. هل تتميز HTBL820 بتوجيه رباعي العجلات؟
نعم. تم تحديد التوجيه الرباعي العجلات في التكوين القياسي المرفق، مع نصف قطر دوران محدد للعجلات الخارجية يبلغ 5750 ±50 مم.
7. ما هو الحد الأقصى لارتفاع تفريغ الجرافة الأمامية؟
الحد الأقصى المحدد لارتفاع التفريغ هو 3050 ±50 مم عند زاوية تفريغ 41°.
8. هل تدعم HTBL820 مطرقة هيدروليكية؟
يسرد التكوين القياسي دائرة هيدروليكية محجوزة للمطرقة. يجب تأكيد توافق الملحقات والتكوين الهيدروليكي النهائي مع HIGHTOP.
9. ما هي السرعة القصوى للسير؟
تبلغ سرعة الترس الرابع المذكورة 32 كم/س في كل من السير الأمامي والخلفي.
10. كيف يمكنني الحصول على عرض سعر؟
تواصل مع هايتوب موضحًا التطبيق الذي تقصده، والدولة المقصودة، وتكوين المحرك المفضل لديك، ومتطلبات الملحقات. يمكن لفريقنا المساعدة في تأكيد المواصفات والاستفسارات المتعلقة بعروض الأسعار.
